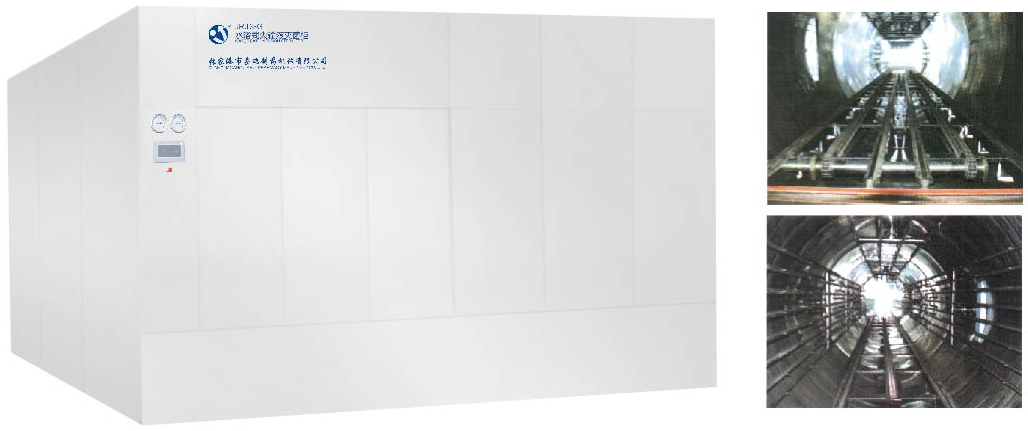

該系列水浴式滅菌柜利用過熱循環水作為滅菌加熱載體,對物品進行水淋式滅菌操作。在整個工作過程中,過熱水運行于一個相對封閉的循環系統。該設備具有溫度均勻性好、溫度調控范圍寬(60-134℃)等一系列優點,并且有效防止工作過程中的二次污染。該設備能廣泛應用于制藥行業對玻璃瓶裝、安甑瓶裝、塑料瓶裝、塑料軟袋等液體進行高、低溫滅菌操作,同時也適合用于食品行業對各種密封包裝、飲用液、罐頭食品進行高低溫滅菌操作。
本機可選用計算機進行全過程監控。各種參數能進行修改,實時記錄及打印輸出,極大的提高了整機的可靠性和智能化,使其能更好地適合于現代企業自動化生產的需要。
設計壓力 |
0.245Mpa |
蒸汽源壓力 | 0.4-0.6Mpa |
工作壓力 |
0.22Mpa |
水源壓力 | 0.1-0.3Mpa |
設計溫度 |
139℃ |
壓縮空氣壓力 | 0.5-0.7Mpa |
工作溫度 |
60-134℃ |
純水 | 0.1-0.2Mpa |
熱均勻度 |
≤±1℃ |
|
|
●主體內膽為優質304不銹鋼,自動焊接一次成形。全不銹鋼拉絲板裝飾外罩。具有標準GMP驗證接口,方便用戶隨時進行設備驗證。
●控制系統采用德國西門子PLC,觸摸屏(可選配計算機控制),微型打印機系統??刂葡到y穩定,控制溫度精確。并具有完善的數據記錄,打印,保存。
●管路系統采用美國ASCO氣動閥和納西姆真空泵等最優化配置。
●設備可選配自動進出柜系統,減輕工人的勞動強度。
型號 |
內室尺寸 (MM) |
外型尺寸 (MM) |
蒸汽耗量 (KG/CYCLE) |
水耗量 (KG/CYCLE) |
功率 (KW) |
重量 (KG) |
JR.DSG-10 |
3200×Φ2000 | 3580×4100×2700 | 500 | 550 |
12 |
7500 |
JR.DSG-13 |
4200×Φ2000 | 4580×4100×2700 | 600 | 650 | 12 | 8500 |
JR.DSG-16 | 5200×Φ2000 | 5580×4100×2700 | 700 | 750 | 15 | 9500 |
JR.DSG-19 |
6200×Φ2000 | 6580×4100×2700 | 850 | 900 | 20 | 10500 |
JR.DSG-22 | 7200×Φ2000 | 7580×4100×2700 | 1100 | 1050 | 25 | 11500 |
JR.DSG-25 |
8200×Φ2000 | 8580×4100×2700 | 1200 | 1250 | 25 | 12500 |
JR.DSG-32 | 10200×Φ2000 | 10580×4100×2700 | 1400 | 1700 | 35 | 13500 |
JR.DSG-40 | 8360×Φ2000 | 8750×5200×3200 | 1900 | 2350 | 40 | 18500 |
注:以上外形尺寸、內室尺寸和滅菌車數量均指玻璃瓶滅菌柜,軟袋滅菌柜尺寸略有不同。
型號/裝載量 | 玻璃瓶 | 塑料瓶 | 軟袋裝 | ||||||
100ml | 250ml | 500ml | 100ml | 250ml | 500ml | 100ml | 250ml | 500ml | |
JR.DSG-10 | 10800 | 5880 | 3402 | 7938 | 4590 | 3150 | 3240 | 2700 | 1620 |
JR.DSG-13 |
14400 | 7840 | 4536 | 10584 | 6120 | 4200 | 4320 | 3600 | 2160 |
JR.DSG-16 |
18000 | 9800 | 5670 | 13230 | 7650 | 5250 | 5400 | 4500 | 2700 |
JR.DSG-19 |
21600 | 11760 | 6804 | 15876 | 9180 | 6300 | 6480 | 5400 | 3240 |
JR.DSG-22 |
25200 | 13720 | 7938 | 18522 | 10710 | 7350 | 7560 | 6300 | 3780 |
JR.DSG-25 |
28800 | 15680 | 9072 | 21168 | 12240 | 8400 | 8640 | 7200 | 4320 |
JR.DSG-32 |
36000 |
19600 | 11340 | 23814 | 13770 | 9450 | 10800 | 9000 | 5400 |
JR.DSG-40 |
44800 | 24192 | 13248 | 32928 | 19584 | 12000 | 13440 | 11200 | 8960 |
注:以上裝載量?jì)H供參考,實際裝載量會(huì )因裝載方式、瓶子規格尺寸而有所不同。
